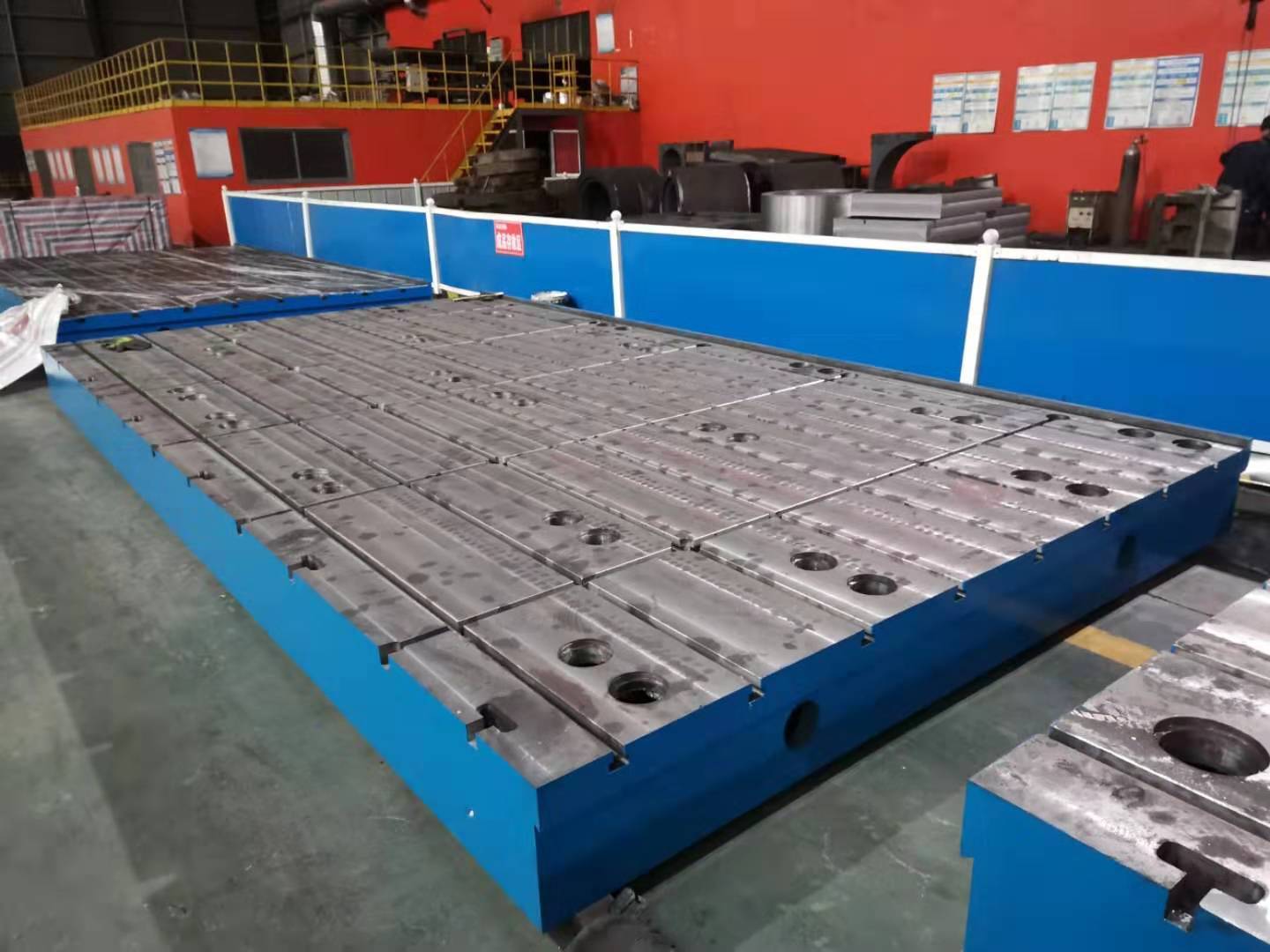

电机实验铸铁平台的安装
2025-07-29
电机实验铸铁平台的安装是确保测试精度与安全性的关键过程，需严格遵循以下步骤和技术要点：
一、基础准备
- 场地要求
选择干燥、通风良好且无震动的环境，远离热源及腐蚀性气体。基础需采用混凝土浇筑，预留地脚螺栓孔（误差≤±2mm），养护≥7天待强度达标。 - 平台检查
检测平台表面是否有裂纹、砂眼等缺陷，并验证尺寸及工作面平整度。
二、平台就位与初步调平
- 吊运与放置
使用吊带或专用吊具平稳吊装，使平台地脚螺栓孔与基础预留孔对齐，放置后暂不紧固螺母。 - 初步调平
用水平仪检测，通过垫铁调整至相对水平（垫片需置于较低点以减小累积误差）。
三、精度精细调整
- 地锚器安装（推荐重型平台）
- 组装地锚器与平台，调整螺栓穿过平台预留孔后放入地基孔内。
- 一次灌浆填充地锚器孔，保护螺栓避免泥浆污染。
- 激光校准
采用激光跟踪仪定位，结合微米级垫铁调整，确保整体平面度≤±0.02mm。 - 沉降预压
重型平台需加载1.2–1.5倍电机重量的配重预压72小时以上，消除形变风险。
四、灌浆与固化
- 二次灌浆
- 待一次灌浆混凝土硬化（25℃–30℃需3–5天）后，精调平台至目标精度，锁紧地锚器螺母。
- 二次灌浆填充单独灌浆孔及周边空隙（灌浆深度至平台表面下60mm），用振动棒压实。
- 防污处理
灌浆时防护平台表面，及时清理滴落料并做防锈处理。
五、安全与精度保障措施
- 减振设计
通过有限元分析布置减震器，使平台固有频率与电机转速频率比值＜0.7或＞1.3，避免共振（案例显示振动噪声降低26dB）。 - 接地系统
平台接地电阻≤4Ω，传感器电缆采用双层屏蔽且与动力电缆间距≥300mm，控制电磁干扰信号失真率≤0.05%。 - 温控补偿
集成温度传感器网络，补偿铸铁热膨胀（10.5×10⁻⁶/℃），季节性形变误差可降低82%
